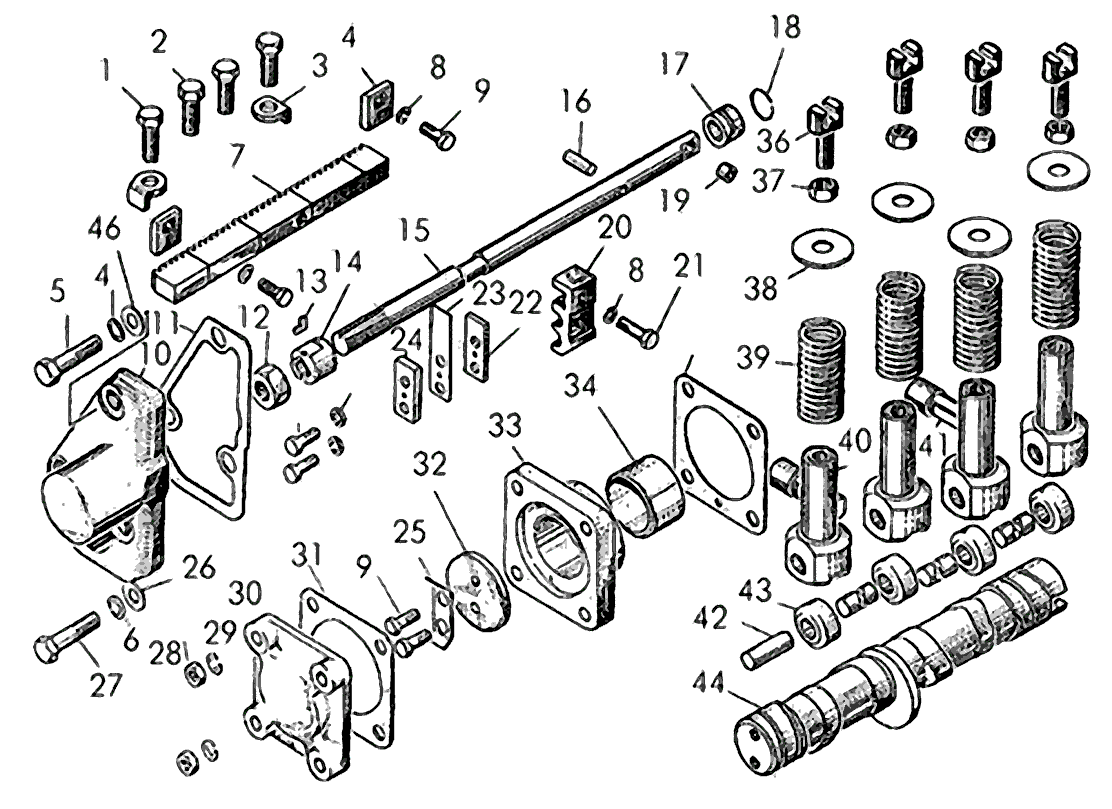

Механизм привода плунжеров

Поз. Наименование Артикул Кол-во в сборке Входит в сборку
0 Подшипник 67206СП 1 _
0 Толкатель 67225СП 4 _
0 Тяга рейки 16-67-118СП 1 _
1 Болт М10Х25.58.019 8 _
2 Болт 28475 2 _
3 Угольник 67224-1 10 _
4 Пластина 67237 2 _
5 Болт М10Х40.58.019 1 _
6 Шайба 10ОТ65Г09 10 _
7 Рейка 67234 1 _
8 Шайба 6Т65Г09 5 _
9 Болт М6Х16.58.019 6 _
10 Крышка 14-67-2-2 1 _
11 Прокладка 40741-1 1 _
12 Гайка 30202 1 _
13 Угольник 67127 1 _
14 Муфта 67255 1 _
15 Тяга рейки 16-67-16 1 16-67-118СП
16 Штифт 700-32-2194 1 _
17 Кольцо 67315 1 _
18 Кольцо 700-58-2512 1 _
19 Втулка 67252-1 1 16-67-118СП
20 Поводок 67235 1 _
21 Болт 67236 1 _
22 Подкладка 51-67-12 1 _
23 Пружина корректора 67239 1 _
24 Накладка 51-67-82 1 _
25 Пластина 3185 1 _
26 Шайба 31437-1 3 _
27 Болт 28474 2 _
28 Гайка М8×1.6.019 М8Х1.6.019 4 _
29 Шайба 8Т65Г09 10 _
30 Крышка 67243 1 _
31 Прокладка 40742 1 _
32 Шайба 67233 1 _
33 Корпус 67207 1 67206СП
34 Втулка 67208 1 67206СП
35 Прокладка 40743 1 _
36 Хвостовик 67230 4 _
37 Гайка 3083 4 _
38 Шайба 3197 4 _
39 Пружина толкателя 38305 4 _
40 Толкатель 67226 4 67225СП
41 Палец 67229 2 51-67-117СП
42 Ось ролика 67228 4 67225СП
43 Ролик 67227 4 67225СП
44 Вал кулачковый 51-67-23 1 _
